工業纖維內窺鏡小直徑

產品概述：
超細直徑的纖維內窺鏡能探測狹窄區域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一個型號都有目鏡聚焦去確保操作人員的視力能夠適應，也能連接到CCTV和照相設備供其圖像記錄。

咨詢熱線：13761118001

產品介紹253

型號說明

工業纖維內窺鏡小直徑

超細直徑的纖維內窺鏡能探測狹窄區域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一個型號都有目鏡聚焦去確保操作人員的視力能夠適應，也能連接到CCTV和照相設備供其圖像記錄

超細直徑

直徑非常小的柔韌纖維內窺鏡 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直徑孔的內部檢測。

在某些應用中，需要檢測區域的插入孔有尺寸限制，很難插入觀測儀器。這就需要使用直徑規格比常規型號更小的儀器。

這種儀器有目鏡焦距調節功能，來適應不同觀測者的視力，并且可以連接到CCTV和照相設備，記錄保存影像。在檢測區域的照明上，可以選用任意一款?yuàn)W林巴斯光源。

特性

-龐大的產品陣容

0.64 mm、2.4 mm 和 4.1 mm（0.02'、0.09' 和 0.16'）的直徑，長度可以到1.5 m (4.9')，品種齊全。

-高分辨率

采用高密度玻璃纖維束，提供了高水平的視覺分辨率和清晰鮮明的影像。

-有著優異插入能力的TF管道

我們生產的大部分纖維內窺鏡都使用TF（Tapered Flex）管道。為插入多向彎曲管道而設想，插入管的柔韌性由末端的高度靈活到控制器部分的剛性逐漸減弱,。其結果是纖維內窺鏡可以輕易地穿過彎曲部位和直角管。與此同時，連接控制部分的管道剛性逐漸增強，以確保在第一個彎曲部位之后的抗扭強度，使插入變得更加容易。采用了TF管道的觀測儀器均在儀器下方貼有商標作為標記。

-彎曲自如的末端

這些纖維內窺鏡均為雙向彎曲（IF6PD4除外）。

-全防水插入部

用于水下作業的全防水插入部。大部分型號的控制部為防滴漏設計。

-照片和視頻文檔資料

連接CCD攝像機或奧林巴斯數碼照相機就可以錄制視頻或拍照。

-插入管道的深度標志線(IF4D5/4S5 only)

這是插入管道上從末端開始的每隔25cm (10')的深度標記，用以確定插入深度。

技術規格

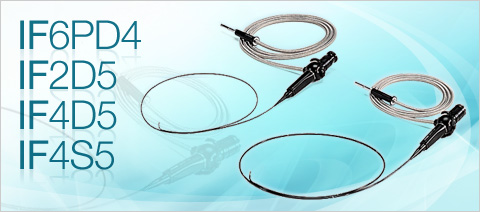

工業纖維內窺鏡 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能
		IF6PD4	IF2D5	IF4D5	IF4S5
外徑		φ0.64mm	φ2.4mm	φ4.1mm	φ4.1mm
有效長度	490 mm	IF6PD4-6
	600 mm		IF2D5-6
	700 mm			IF4D5-7	IF4S5-7
	990 mm	IF6PD4-11
	1,170 mm		IF2D5-12
	1,500 mm			IF4D5-15	IF4S5-15
頂端長度		-	6.0mm	8.5mm	11.3mm
視野范圍		58°	75°	65°	60°
視野角度		直視			側視
景深（固定焦距）		1～50 mm	2 ～ 50 mm	5 ～ 60 mm	4 ～ 40 mm
照明系統		導光系統
彎曲部	彎曲角度范圍	-	上-下 120°
導光纜長度		2,000 mm	2,200 mm	2,000 mm

工業纖維內窺鏡IF6PD4/ IF2D5/ IF4D5/ IF4S5 作業環境
			IF6PD4	IF2D5	IF4D5	IF4S5
作業溫度	插入管	空氣中	10 ～ 40 ℃		-10 ～ 80 ℃
	插入管	水下	10 ～ 30 ℃	10 ～ 40 ℃	10 ～ 30 ℃
	插入管以外部分的零部件	空氣中	10 ～ 40 ℃		-10 ～ 50 ℃
作業時大氣壓力	插入管	空氣中／水下	1013 hPa		1013 ～ 1165 hPa
作業時大氣壓力	插入管以外部分的零部件	空氣中	1013 hPa		1013 hPa
防液體（應對機油，輕油和5%鹽溶液）				○	○
防水	插入管		○	○	○	○
防雨	控制部			○	○	○
