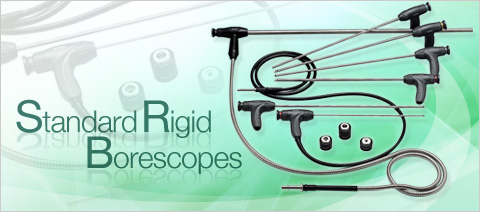

標準硬性管道鏡

產品概述：
標準硬性內窺鏡有多種范圍直徑、作業長度、視野角度和視野范圍（放大倍率）規格。不銹鋼插入插入管適用溫度為-20℃～150℃，擁有將近200個型號，包括了多種直徑、作業長度、視野角度和視野范圍（放大倍率）規格。

咨詢熱線：13761118001

產品介紹116

標準硬性管道鏡

大范圍的標準硬性管道鏡適用于各種直徑，工作長度，視覺方向和角度。不銹鋼插入管的適用溫度在 -20°C和150°C之間

標準硬性內窺鏡有多種范圍直徑、作業長度、視野角度和視野范圍（放大倍率）規格。不銹鋼插入插入管適用溫度為-20℃～150℃，擁有將近200個型號，包括了多種直徑、作業長度、視野角度和視野范圍（放大倍率）規格。

連接CCD攝像機或奧林巴斯數碼照相機，可以錄制視頻和照片。

－特性

-先進的光學系統

奧林巴斯在光學創新上頗有聲望，標準硬性內窺鏡也不例外。硬性內窺鏡的每一個直徑都是根據其獨特的透鏡技術而量身定做，優化了可用空間。多重鏡片涂膜用以減少內部反射和強化影像的亮度與對比度。

-軌道掃描

當硬性內窺鏡被固定或連接到CCTV（插入管攝像檢測）時，在不影響控制器刪除或目鏡上的附件的前提下，該功能可將插入插入管旋轉370度。

-高級不銹鋼制品插入插入管

耐用、抗腐蝕、抗流體，配有外圈防護鞘。

-激光焊接末端

確保安全的無故障檢測，減少末端掉落的可能性。

-人體工程學設計的控制刪除

舒適和實用是奧林巴斯對硬性內窺鏡刪除的設計理念。系列產品5在設計上有了進一步的突破，實現了真正意義上的單手操作。

-顏色代碼標識環

目鏡圓環上刻有系列號和型號參照。同時用顏色代碼標明該硬性內窺鏡的視野角度。

-透鏡對光纖維比例

大透鏡能夠提供足夠的光線來照清周圍的影像，但整體效果的好壞其實更取決于儀器的光線傳輸性能。系列產品5則有效的結合了高精度透鏡與光纖維，實現了出色的影像照明。

技術規格

標準硬性內窺鏡的特性和功能
產品代碼	外徑	有效長度	視野方向	視野范圍	景深
R040-021-000-60	φ4.1mm	21cm	0°	60°	5 mm ～無窮遠
R040-022-045-60		22cm	45°
R040-022-090-60		22cm	90°
R040-033-000-60		33cm	0°
R040-033-045-60		33cm	45°
R040-033-090-60		33cm	90°
R060-017-000-50	φ6.1mm	17cm	0°	50°	5 mm ～無窮遠
R060-017-045-50		17cm	45°
R060-017-090-50		17cm	90°
R060-032-000-50		32cm	0°
R060-032-045-50		32cm	45°
R060-032-090-50		32cm	90°
R060-047-000-50		47cm	0°
R060-047-045-50		47cm	45°
R060-047-090-50		47cm	90°
R060-063-000-50		63cm	0°
R060-063-045-50		63cm	45°
R060-063-090-50		63cm	90°
R060-078-090-50		78cm	90°
R080-024-000-50	φ8.1mm	24cm	0°	50°	5 mm ～無窮遠
R080-024-045-50		24cm	45°
R080-024-090-50		24cm	90°
R080-024-110-50		24cm	110°
R080-025-090-35		25cm	90°	35°	10 mm ～無窮遠
R080-028-090-10		28cm	90°	10°	80 mm ～無窮遠
R080-034-090-50		34cm	90°	50°	5 mm ～無窮遠
R080-034-110-50		34cm	110°	50°	5 mm ～無窮遠
R080-035-090-35		35cm	90°	35°	10 mm ～無窮遠
R080-044-000-50		44cm	0°	50°	5 mm ～無窮遠
R080-044-045-50		44cm	45°
R080-044-090-50		44cm	90°
R080-044-110-50		44cm	110°
R080-045-090-35		45cm	90°	35°	10 mm ～無窮遠
R080-048-090-10		48cm	90°	10°	80 mm ～無窮遠
R080-054-090-50		54cm	90°	50°	5 mm ～無窮遠
R080-054-110-50		54cm	110°	50°	5 mm ～無窮遠
R080-064-000-50		64cm	0°	50°	5 mm ～無窮遠
R080-064-045-50		64cm	45°
R080-064-090-50		64cm	90°
R080-064-110-50		64cm	110°
R080-065-090-35		65cm	90°	35°	10 mm ～無窮遠
R080-074-090-50		74cm	90°	50°	5 mm ～無窮遠
R080-084-000-50		84cm	0°
R080-084-045-50		84cm	45°
R080-084-090-50		84cm	90°
R080-084-110-50		84cm	110°
R080-094-110-50		94cm	110°
R080-104-045-50		104cm	45°
R080-104-090-50		104cm	90°
R080-104-110-50		104cm	110°
R080-124-000-50		124cm	0°
R080-124-045-50		124cm	45°
R080-124-090-50		124cm	90°
R080-124-110-50		124cm	110°
R080-125-090-35		125cm	90°
R080-134-090-35		134cm	90°
R080-144-000-50		144cm	0°
R080-144-045-50		144cm	45°
R080-144-090-50		144cm	90°
R100-025-090-35	φ10.1mm	25cm	90°	35°	10 mm ～無窮遠
R100-025-090-50		25cm	90°	50°	5 mm ～無窮遠
R100-029-090-10		29cm	90°	10°	115 mm ～無窮遠
R100-038-000-50		38cm	0°	50°	5 mm ～無窮遠
R100-039-045-50		39cm	45°
R100-039-090-50		39cm	90°
R100-039-090-35		39cm	90°	35°	10 mm ～無窮遠
R100-039-110-50		39cm	110°	50°	5 mm ～無窮遠
R100-043-090-10		43cm	90°	10°	115 mm ～無窮遠
R100-053-090-50		53cm	90°	50°	5 mm ～無窮遠
R100-053-090-35		53cm	90°	35°	10 mm ～無窮遠
R100-057-090-10		57cm	90°	10°	115 mm ～無窮遠
R100-066-000-50		66cm	0°	50°	5 mm ～無窮遠
R100-067-045-50		67cm	45°	50°	5 mm ～無窮遠
R100-067-090-35		67cm	90°	35°	10 mm ～無窮遠
R100-067-090-50		67cm	90°	50°	5 mm ～無窮遠
R100-081-090-35		81cm	90°	35°	10 mm ～無窮遠
R100-095-045-50		95cm	45°	50°	5 mm ～無窮遠
R100-095-090-50		95cm	90°	50°	5 mm ～無窮遠
R100-095-090-35		95cm	90°	35°	10 mm ～無窮遠
R100-095-110-50		95cm	110°	50°	5 mm ～無窮遠
R100-099-110-50		99cm	110°	10°	115 mm ～無窮遠
R120-039-090-35 ILG*	φ12.1mm	39cm	90°	35°	10 mm ～無窮遠
R120-053-090-35 ILG*	φ12.1mm	53cm	90°	35°	10 mm ～無窮遠
R160-059-000-35 ILG*	φ16.1mm	59cm	0°	35°	20 mm ～無窮遠
R160-059-090-35 ILG*		59cm	90°
R160-101-000-35 ILG*		101cm	0°
R160-101-090-35 ILG*		101cm	90°
R160-122-090-35 ILG*		122cm	90°
R160-143-000-35 ILG*		143cm	0°
R160-143-090-35 ILG*		143cm	90°

*固定光波導

標準硬性內窺鏡的作業環境
作業溫度	插入管	空氣中：-20 ～ 150 ℃
		水下： 10 ～ 30 ℃
	插入管以外部分的零部件	空氣中：-20 ～ 50 ℃
作業時大氣壓力	插入管	空氣中：700 ～ 1700 hPa
		水下：最大為1700 hPa
	插入管以外部分的零部件	空氣中：710 ～ 1060 hPa
液體抵抗		即便是沾上機油、輕油或5%的鹽溶液都不會出現問題
防水特性	插入管	防水：可以在水下工作
	插入管以外部分的零部件	防滴漏
